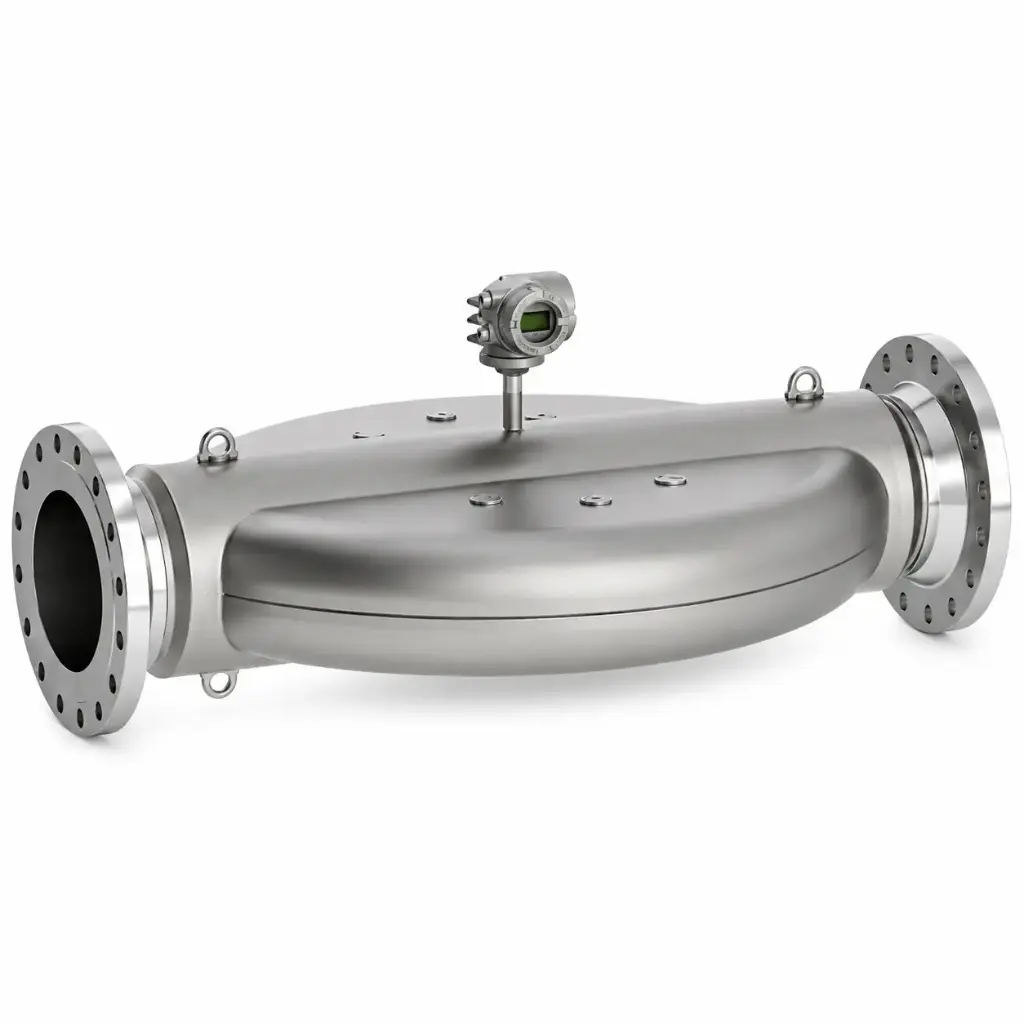

Proline Promass X 300 Coriolis flowmeter

Nguyên lý đo lường

Coriolis

Tiêu đề sản phẩm

Lưu lượng kế ống bốn ống có công suất cao nhất, với bộ truyền tín hiệu nhỏ gọn, dễ tiếp cận.

• Dành cho các lưu lượng cực lớn và hiệu suất vượt trội trong các ứng dụng dầu khí ngoài khơi/trên bờ (onshore/offshore).

Đặc điểm cảm biến

• Tăng lợi nhuận – chỉ cần một điểm lắp đặt duy nhất, cung cấp độ chính xác cao cho các lưu lượng lớn.
• Giảm số lượng điểm đo trong quy trình – đo đa biến (lưu lượng, khối lượng riêng, nhiệt độ).
• Lắp đặt tiết kiệm không gian – không yêu cầu đoạn ống thẳng đầu vào/đầu ra.
• Đường kính danh nghĩa: DN 300 đến DN 400 (12 đến 16").
• Hệ thống bốn ống đo với tổn thất áp suất thấp.
• Toàn bộ thiết kế bên ngoài bằng 1.4435 (316L).

Đặc điểm bộ truyền tín hiệu (Transmitter)

• Truy cập đầy đủ thông tin quy trình và chẩn đoán – nhiều ngõ I/O và bus trường có thể kết hợp linh hoạt.
• Giảm độ phức tạp và đa dạng cấu hình – chức năng I/O có thể cấu hình tự do.
• Xác minh tích hợp – công nghệ Heartbeat Technology.
• Vỏ hai khoang nhỏ gọn, hỗ trợ tối đa 3 ngõ I/O.

Dải đường kính danh nghĩa

DN 300 đến DN 400 (12 đến 16")

Vật liệu tiếp xúc với môi chất

• Ống đo: 1.4404 (316/316L)
• Kết nối: 1.4404 (316/316L)

Các biến đo được

• Lưu lượng khối lượng
• Khối lượng riêng
• Nhiệt độ
• Lưu lượng thể tích
• Lưu lượng thể tích hiệu chỉnh (theo bảng API)
• Khối lượng riêng tham chiếu
• Nồng độ

Sai số đo tối đa

• Lưu lượng khối lượng (chất lỏng):
  • ±0,10% (tiêu chuẩn)
  • ±0,05% (tùy chọn)
• Lưu lượng thể tích (chất lỏng):
  • ±0,10%
• Lưu lượng khối lượng (khí):
  • ±0,25%
• Khối lượng riêng (chất lỏng):
  • ±0,0005 g/cm³

Dải đo

0 đến 4100 t/h

(0 đến 4520 tấn Anh/h)

Áp suất quá trình tối đa

PN 100, Class 600

Dải nhiệt độ môi chất

-50 đến +180°C

(-58 đến +356°F)

Dải nhiệt độ môi trường

• Tiêu chuẩn:
  -40 đến +60°C
  (-40 đến +140°F)
• Tùy chọn:
  -50 đến +60°C
  (-58 đến +140°F)

Vật liệu vỏ cảm biến

1.4404 (316L) – khả năng chống ăn mòn cao nhất

Vật liệu vỏ bộ truyền tín hiệu

• AlSi10Mg, phủ bảo vệ
• 1.4409 (CF3M), tương đương 316L

Cấp bảo vệ

IP66/67, vỏ loại 4X

Hiển thị / Vận hành

• Màn hình 4 dòng có đèn nền, điều khiển cảm ứng (thao tác từ bên ngoài).
• Cấu hình qua màn hình tại chỗ và các công cụ vận hành.
• Có tùy chọn màn hình hiển thị từ xa.

Ngõ ra

3 ngõ ra:

• 4–20 mA HART (chủ động/thụ động)
• 4–20 mA WirelessHART
• 4–20 mA (chủ động/thụ động)
• Ngõ ra xung/tần số/công tắc (chủ động/thụ động)
• Ngõ ra xung kép (chủ động/thụ động)
• Ngõ ra relay

Ngõ vào

• Ngõ vào trạng thái
• Ngõ vào 4–20 mA

Truyền thông kỹ thuật số

• HART
• PROFIBUS DP
• PROFIBUS PA
• FOUNDATION Fieldbus
• Modbus RS485
• MODBUS TCP qua Ethernet-APL
• PROFINET
• PROFINET qua Ethernet-APL
• Ethernet/IP
• OPC-UA

Nguồn cấp

• DC 24 V
• AC 100 đến 230 V
• AC 100 đến 230 V / DC 24 V (khu vực không nguy hiểm)

Phê duyệt khu vực nguy hiểm

• ATEX
• IECEx
• cCSAus
• NEPSI
• INMETRO
• EAC
• UK Ex
• KC

An toàn sản phẩm

• CE
• C-tick
• Đánh dấu EAC

An toàn chức năng

Đáp ứng an toàn chức năng theo IEC 61508, áp dụng cho các ứng dụng liên quan đến an toàn theo IEC 61511.

Phê duyệt đo lường và chứng nhận

• Hiệu chuẩn tại các cơ sở hiệu chuẩn được công nhận theo ISO/IEC 17025.
• Công nghệ Heartbeat Technology đáp ứng yêu cầu truy xuất nguồn gốc đo lường theo ISO 9001:2015 – Mục 7.1.5.2 a (chứng nhận TÜV SÜD).
• MI-005: Chất lỏng không phải nước (Hydrocarbon), LPG, chất lỏng đông lạnh.
• MI-002, PTB

Phê duyệt hàng hải

• LR
• DNV
• ABS
• BV
• CCS

Phê duyệt áp suất

• PED
• CRN

Chứng nhận vật liệu

• Vật liệu 3.1
• NACE MR0175/MR0103
• PMI
• Kiểm tra hàn theo:
  • EN ISO
  • ASME
  • NORSOK
