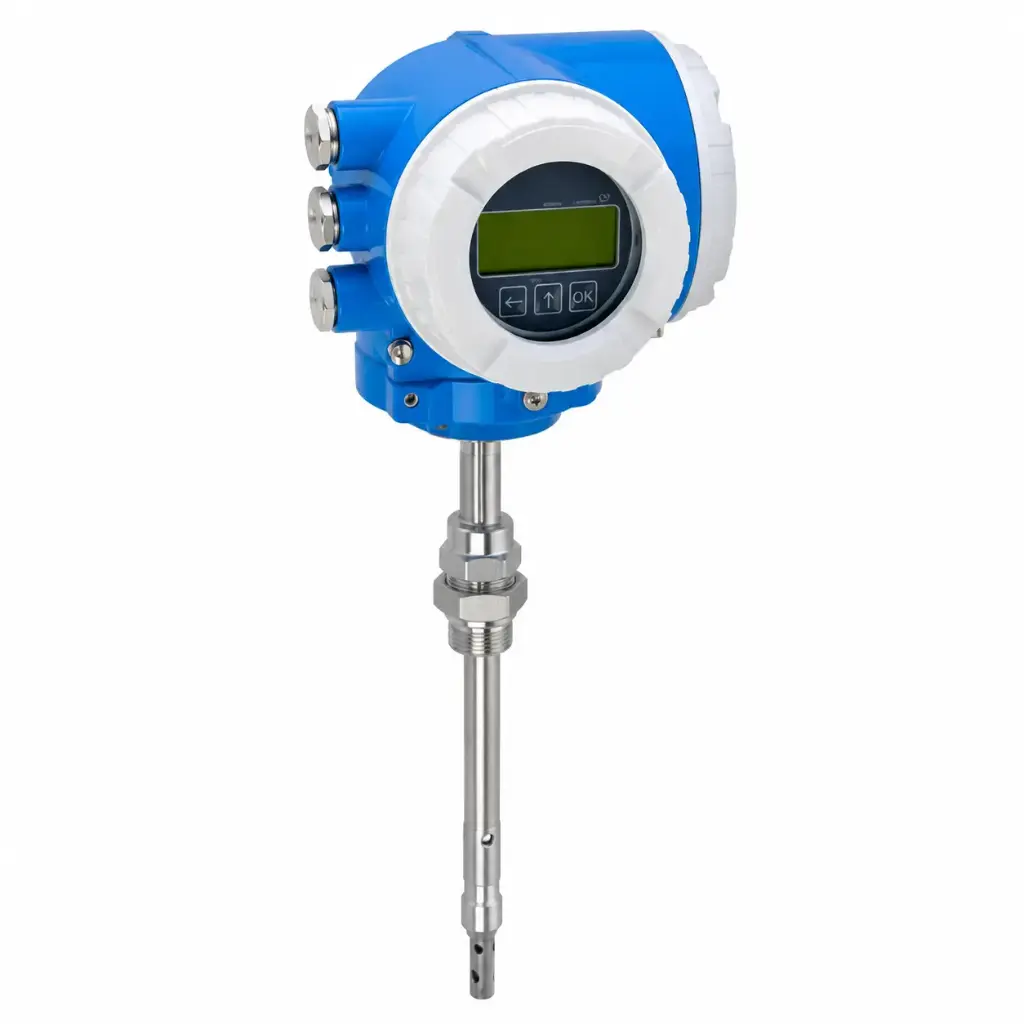

Proline t-mass I 300 thermal mass flowmeter

Nguyên lý đo lường

Nhiệt

Tiêu đề sản phẩm

Lưu lượng kế dạng cắm (Insertion Flowmeter) với độ ổn định dài hạn và bộ truyền tín hiệu nhỏ gọn, dễ tiếp cận.

• Lập trình linh hoạt, thuận tiện dựa trên 21 loại khí tiêu chuẩn hoặc các hỗn hợp khí có thể định nghĩa tùy ý.
• Đo lường khí tiện ích, khí quy trình và hỗn hợp khí trong đường ống tròn hoặc ống dẫn hình chữ nhật.

Đặc điểm cảm biến

• Kiểm soát quy trình ở mức cao – độ chính xác đo và khả năng lặp lại vượt trội.
• Giám sát đáng tin cậy – phát hiện nhiễu loạn quy trình và dòng chảy ngược.
• Lắp đặt linh hoạt – phù hợp với nhiều kích thước lớn và cả đường ống tròn hoặc ống dẫn chữ nhật.
• Phiên bản cắm (Insertion) cho DN 80 đến DN 1500 (3 đến 60").
• Đo hai chiều (Bidirectional measurement).
• Hiệu suất đo cao.
• Cảm biến chống trôi đã được cấp bằng sáng chế với SIL 2.

Đặc điểm bộ truyền tín hiệu (Transmitter)

• Truy cập đầy đủ thông tin quy trình và chẩn đoán – nhiều ngõ I/O và bus trường có thể kết hợp linh hoạt.
• Giảm độ phức tạp và đa dạng cấu hình – chức năng I/O có thể cấu hình tự do.
• Xác minh tích hợp – công nghệ Heartbeat Technology.
• Vỏ hai khoang nhỏ gọn, hỗ trợ tối đa 3 ngõ I/O.
• Màn hình có đèn nền, điều khiển cảm ứng và truy cập WLAN.
• Có tùy chọn màn hình hiển thị từ xa.

Dải đường kính danh nghĩa

DN 80 đến DN 1500 (3 đến 60")

Vật liệu tiếp xúc với môi chất

Ống cắm (Insertion tube)

• Thép không gỉ 1.4404 (316/316L)

Kết nối quy trình, khớp nối quy trình

• Thép không gỉ 1.4404 (316/316L)

Phần tử cảm biến

Đo một chiều:

• Thép không gỉ 1.4404 (316/316L)
• Alloy C22, 2.4602 (UNS N06022)

Đo hai chiều:

• Thép không gỉ 1.4404 (316/316L)

Phát hiện dòng chảy ngược:

• Thép không gỉ 1.4404 (316/316L)

Vòng kẹp

• PEEK
• PVDF
• 1.4404 (316/316L)

Gioăng vòng phẳng

• EPDM
• FKM

Các biến đo được

• Lưu lượng khối lượng
• Nhiệt độ
• Lưu lượng thể tích tiêu chuẩn
• Lưu lượng thể tích
• Lưu lượng khí tự do (Free Air Delivery)
• Vận tốc
• Lưu lượng nhiệt
• Dòng năng lượng
• Khối lượng riêng

Sai số đo tối đa

Đối với khí:

• 1,0% giá trị đo (10 đến 100% dải đo tối đa)
• 0,1% dải đo tối đa (1 đến 10% dải đo tối đa)

Dải đo

20 đến 733.501 kg/h

(44 đến 1.669.340 lb/h)

Áp suất quá trình tối đa

-0,5 đến 20 bar(g)

(-7,25 đến 290 psi(g))

Dải nhiệt độ môi chất

-40°C đến +180°C

(-40°F đến +356°F)

Dải nhiệt độ môi trường

Tiêu chuẩn:

-40 đến +60°C

(-40 đến +140°F)

Tùy chọn:

• Bộ truyền tín hiệu: -50 đến +60°C
  (-50 đến +140°F)
• Cảm biến: -60 đến +60°C
  (-60 đến +140°F)

Vật liệu vỏ bộ truyền tín hiệu

• Nhôm, AlSi10Mg, phủ bảo vệ
• Polycarbonate

Cấp bảo vệ

IP66/67, vỏ loại 4X

Hiển thị / Vận hành

• Màn hình 4 dòng có đèn nền, điều khiển cảm ứng (thao tác từ bên ngoài).
• Cấu hình thông qua màn hình tại chỗ và các công cụ vận hành.
• Có tùy chọn màn hình hiển thị từ xa.

Ngõ ra

3 ngõ ra:

• 4–20 mA HART (chủ động/thụ động)
• 4–20 mA (chủ động/thụ động)
• Ngõ ra xung/tần số/công tắc (chủ động/thụ động)
• Ngõ ra relay

Ngõ vào

• Ngõ vào trạng thái
• Ngõ vào 4–20 mA

Truyền thông kỹ thuật số

• HART
• Modbus RS485

Nguồn cấp

• DC 24 V
• AC 100 đến 240 V

Phê duyệt khu vực nguy hiểm

• ATEX
• cCSAus
• IECEx
• NEPSI
• JPN
• UK Ex
• EAC
• KC

An toàn sản phẩm

• CE
• C-tick

An toàn chức năng

Đáp ứng an toàn chức năng theo IEC 61508, áp dụng cho các ứng dụng liên quan đến an toàn theo IEC 61511.

Phê duyệt đo lường và chứng nhận

• Hiệu chuẩn tại các cơ sở hiệu chuẩn được công nhận theo ISO/IEC 17025.
• Công nghệ Heartbeat Technology đáp ứng yêu cầu truy xuất nguồn gốc đo lường theo ISO 9001:2015 – Mục 7.1.5.2 a.

Phê duyệt áp suất

• CRN

Chứng nhận vật liệu

• Vật liệu 3.1
• NACE MR0175/MR0103
