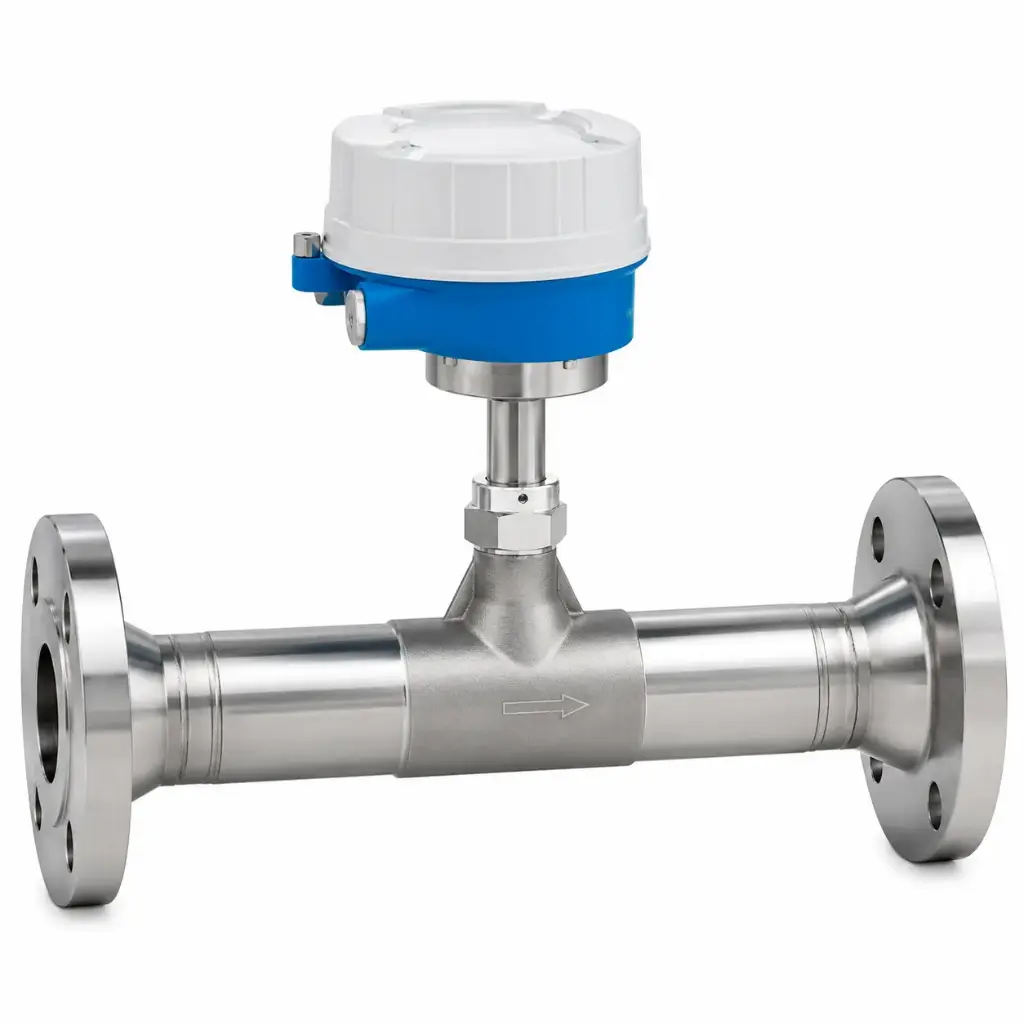

Proline t-mass F 500 thermal mass flowmeter

Nguyên lý đo lường

Nhiệt

Tiêu đề sản phẩm

Lưu lượng kế dạng lắp trên đường ống (Inline Flowmeter) với độ ổn định dài hạn, phiên bản từ xa hỗ trợ tối đa 4 ngõ vào/ra (I/O).

• Lập trình linh hoạt, thuận tiện dựa trên 21 loại khí tiêu chuẩn hoặc các hỗn hợp khí có thể định nghĩa tùy ý.
• Đo lường khí tiện ích, khí quy trình và hỗn hợp khí trong các đường ống kích thước nhỏ.

Đặc điểm cảm biến

• Kiểm soát quy trình ở mức cao – độ chính xác đo và khả năng lặp lại vượt trội.
• Giám sát đáng tin cậy – phát hiện nhiễu loạn quy trình và dòng chảy ngược.
• Bảo trì dễ dàng – cảm biến có thể tháo rời.
• Phiên bản lắp trên đường ống (Inline) cho DN 15 đến DN 100 (½ đến 4").
• Đo hai chiều (Bidirectional measurement).
• Hiệu suất đo cao.
• Cảm biến chống trôi đã được cấp bằng sáng chế với SIL 2.

Đặc điểm bộ truyền tín hiệu (Transmitter)

• Truy cập đầy đủ thông tin quy trình và chẩn đoán – nhiều ngõ I/O và bus trường có thể kết hợp linh hoạt.
• Giảm độ phức tạp và đa dạng cấu hình – chức năng I/O có thể cấu hình tự do.
• Xác minh tích hợp – công nghệ Heartbeat Technology.
• Phiên bản từ xa hỗ trợ tối đa 4 ngõ I/O.
• Màn hình có đèn nền, điều khiển cảm ứng và truy cập WLAN.
• Cáp tiêu chuẩn kết nối giữa cảm biến và bộ truyền tín hiệu.

Dải đường kính danh nghĩa

DN 15 đến DN 100 (1/2" đến 4")

Vật liệu tiếp xúc với môi chất

Ống đo (Measuring tubes)

• DN 15 đến DN 50 (½ đến 2"):
  Thép đúc không gỉ, CF3M/1.4408
• DN 65 đến DN 100 (2½ đến 4"):
  Thép không gỉ, 1.4404 (316/316L)

Kết nối quy trình

Kết nối mặt bích:

• Thép không gỉ 1.4404 (F316/F316L)

Kết nối ren:

• Thép không gỉ 1.4404 (316/316L)

Phần tử cảm biến

Đo một chiều:

• Thép không gỉ 1.4404 (316/316L)
• Alloy C22, 2.4602 (UNS N06022)

Đo hai chiều:

• Thép không gỉ 1.4404 (316/316L)

Phát hiện dòng chảy ngược:

• Thép không gỉ 1.4404 (316/316L)

Các biến đo được

• Lưu lượng khối lượng
• Nhiệt độ
• Lưu lượng thể tích tiêu chuẩn
• Lưu lượng thể tích
• Lưu lượng khí tự do (Free Air Delivery)
• Vận tốc
• Lưu lượng nhiệt
• Dòng năng lượng
• Khối lượng riêng

Sai số đo tối đa

Đối với khí:

• 1,0% giá trị đo (10 đến 100% dải đo tối đa)
• 0,1% dải đo tối đa (1 đến 10% dải đo tối đa)

Dải đo

0,5 đến 3750 kg/h

(1,1 đến 8250 lb/h)

Áp suất quá trình tối đa

PN40 / Class 300 / 20K

Dải nhiệt độ môi chất

-40°C đến +180°C

(-40°F đến +356°F)

Dải nhiệt độ môi trường

Tiêu chuẩn:

• -40 đến +60°C
  (-40 đến +140°F)

Tùy chọn:

• Bộ truyền tín hiệu: -50 đến +60°C
  (-50 đến +140°F)
• Cảm biến: -60 đến +60°C
  (-60 đến +140°F)

Vật liệu vỏ bộ truyền tín hiệu

• Nhôm, AlSi10Mg, phủ bảo vệ
• Polycarbonate

Cấp bảo vệ

• IP66/67, vỏ loại 4X
• Cảm biến: IP68, vỏ loại 6P (tùy chọn)

Hiển thị / Vận hành

• Màn hình 4 dòng có đèn nền, điều khiển cảm ứng (thao tác từ bên ngoài).
• Cấu hình thông qua màn hình tại chỗ và các công cụ vận hành.

Ngõ ra

4 ngõ ra:

• 4–20 mA HART (chủ động/thụ động)
• 4–20 mA (chủ động/thụ động)
• Ngõ ra xung/tần số/công tắc (chủ động/thụ động)
• Ngõ ra relay

Ngõ vào

• Ngõ vào trạng thái
• Ngõ vào 4–20 mA

Truyền thông kỹ thuật số

• HART
• Modbus RS485

Nguồn cấp

• DC 24 V
• AC 100 đến 240 V

Phê duyệt khu vực nguy hiểm

• ATEX
• cCSAus
• IECEx
• NEPSI
• JPN
• UK Ex
• EAC
• KC

An toàn sản phẩm

• CE
• C-tick

An toàn chức năng

Đáp ứng an toàn chức năng theo IEC 61508, áp dụng cho các ứng dụng liên quan đến an toàn theo IEC 61511.

Phê duyệt đo lường và chứng nhận

• Hiệu chuẩn tại các cơ sở hiệu chuẩn được công nhận theo ISO/IEC 17025.
• Công nghệ Heartbeat Technology đáp ứng yêu cầu truy xuất nguồn gốc đo lường theo ISO 9001:2015 – Mục 7.1.5.2 a.

Phê duyệt áp suất

• PED
• CRN

Chứng nhận vật liệu

• Vật liệu 3.1
• NACE MR0175/MR0103
