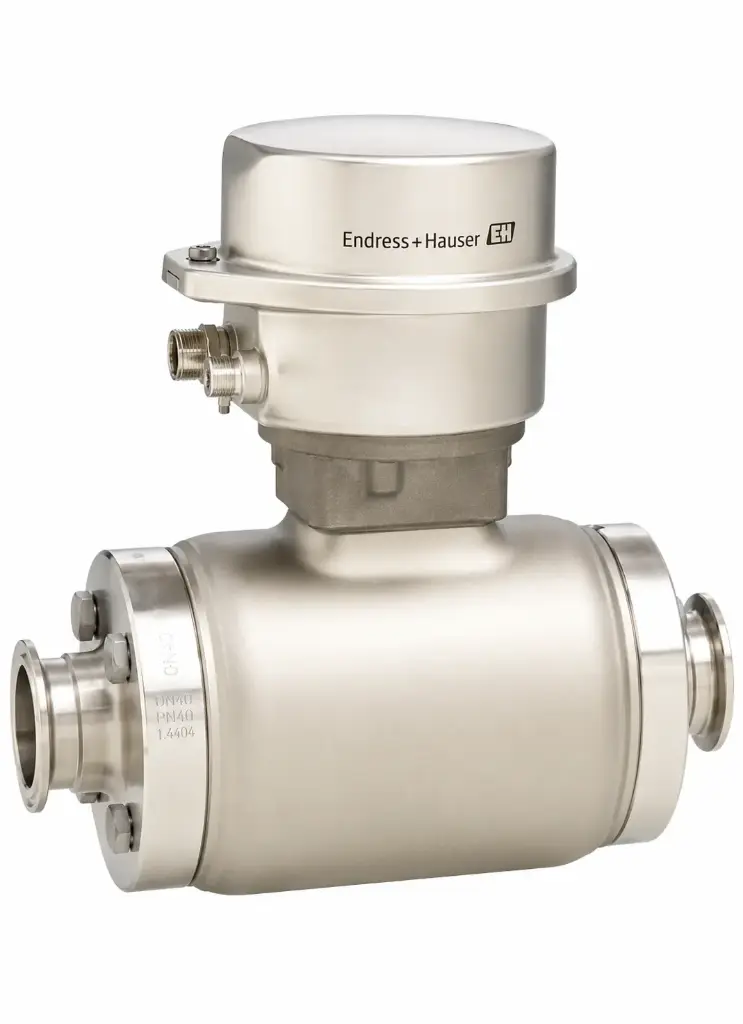

Proline Promag H 500 electromagnetic flowmeter

Nguyên lý đo lường

Điện từ

Tiêu đề sản phẩm

Chuyên gia cho các ứng dụng vệ sinh, với phiên bản từ xa hỗ trợ tối đa 4 ngõ vào/ra (I/O).

Được thiết kế chuyên biệt cho các ứng dụng yêu cầu cao trong ngành thực phẩm, đồ uống và khoa học sự sống.

Đặc điểm cảm biến

• Khái niệm lắp đặt linh hoạt – nhiều tùy chọn kết nối quy trình vệ sinh.
• Đo lưu lượng tiết kiệm năng lượng – không gây tổn thất áp suất do thu hẹp tiết diện.
• Không cần bảo trì – không có bộ phận chuyển động.
• Lớp lót làm bằng PFA.
• Vỏ cảm biến bằng thép không gỉ (3-A, EHEDG).
• Vật liệu tiếp xúc môi chất có khả năng vệ sinh CIP, SIP.

Đặc điểm bộ truyền tín hiệu (Transmitter)

• Truy cập đầy đủ thông tin về quy trình và chẩn đoán – nhiều ngõ I/O và bus trường có thể kết hợp linh hoạt.
• Giảm độ phức tạp và đa dạng cấu hình – chức năng I/O có thể cấu hình tự do.
• Xác minh tích hợp – công nghệ Heartbeat Technology.

Dải đường kính danh nghĩa

DN 2 đến DN 150 (¹⁄₁₂ đến 6")

Vật liệu tiếp xúc với môi chất

• Lớp lót (Liner): PFA
• Điện cực:
  • 1.4435 (316L)
  • Alloy C22, 2.4602 (UNS N06022)
  • Tantalum
  • Platinum
• Kết nối quy trình:
  • Thép không gỉ
  • 1.4404 (F316L)
  • PVDF
  • Ống bọc keo PVC
• Gioăng làm kín:
  • Gioăng O-ring: EPDM, FKM, Kalrez
  • Gioăng đúc vô trùng: EPDM, FKM, Silicone
• Vòng tiếp địa:
  • Thép không gỉ 1.4435 (316L)
  • Alloy C22, 2.4602 (UNS N06022)
  • Tantalum

Các biến đo được

• Lưu lượng thể tích
• Nhiệt độ
• Độ dẫn điện
• Lưu lượng khối lượng
• Lưu lượng thể tích hiệu chỉnh
• Độ dẫn điện hiệu chỉnh

Sai số đo tối đa

• Lưu lượng thể tích (tiêu chuẩn):
  ±0,5% giá trị đo ± 1 mm/s
  (0,04 in/s)
• Lưu lượng thể tích (tùy chọn):
  ±0,2% giá trị đo ± 2 mm/s
  (0,08 in/s)

Dải đo

0,06 dm³/phút đến 600 m³/h

(0,015 gal/phút đến 2.650 gal/phút)

Áp suất quá trình tối đa

PN 40, Class 150, 20K

Dải nhiệt độ môi chất

-20 đến +150°C

(-4 đến +302°F)

Dải nhiệt độ môi trường

-40 đến +60°C

(-40 đến +140°F)

Vật liệu vỏ cảm biến

• Tiêu chuẩn: 1.4301 (304), chống ăn mòn
• Vỏ kết nối cảm biến tiêu chuẩn: AlSi10Mg, phủ bảo vệ
• Tùy chọn:
  • 1.4301 (304)
  • 1.4409 (CF3M), tương đương 316L

Vật liệu vỏ bộ truyền tín hiệu

• AlSi10Mg, phủ bảo vệ
• 1.4409 (CF3M), tương đương 316L
• Polycarbonate

Cấp bảo vệ

• Phiên bản cảm biến từ xa (tiêu chuẩn): IP66/67, vỏ loại 4X
• Phiên bản cảm biến từ xa (tùy chọn): IP69
• Phiên bản transmitter từ xa: IP66/67, vỏ loại 4X

Hiển thị / Vận hành

• Màn hình 4 dòng có đèn nền, điều khiển cảm ứng (thao tác từ bên ngoài).
• Cấu hình thông qua màn hình tại chỗ và các công cụ vận hành.

Ngõ ra

4 ngõ ra:

• 4–20 mA HART (chủ động/thụ động)
• 4–20 mA (chủ động/thụ động)
• Ngõ ra xung/tần số/công tắc (chủ động/thụ động)
• Ngõ ra relay

Ngõ vào

• Ngõ vào trạng thái
• Ngõ vào 4–20 mA

Truyền thông kỹ thuật số

• HART
• PROFIBUS DP
• PROFIBUS PA
• FOUNDATION Fieldbus
• Modbus RS485
• Modbus TCP qua Ethernet-APL
• PROFINET
• PROFINET qua Ethernet-APL
• Ethernet/IP
• OPC-UA

Nguồn cấp

• DC 24 V
• AC 100 đến 230 V
• AC 100 đến 230 V / DC 24 V (khu vực không nguy hiểm)

Phê duyệt khu vực nguy hiểm

• ATEX
• IECEx
• cCSAus
• INMETRO
• NEPSI
• EAC
• JPN
• UK Ex
• KC

An toàn sản phẩm

• CE
• C-tick
• Đánh dấu EAC

An toàn chức năng

Đáp ứng an toàn chức năng theo IEC 61508, áp dụng cho các ứng dụng liên quan đến an toàn theo IEC 61511.

Phê duyệt đo lường và chứng nhận

• Hiệu chuẩn tại các cơ sở hiệu chuẩn được công nhận theo ISO/IEC 17025.
• Công nghệ Heartbeat Technology đáp ứng yêu cầu truy xuất nguồn gốc đo lường theo ISO 9001:2015 – Mục 7.1.5.2 a (chứng nhận TÜV SÜD).

Phê duyệt hàng hải

• LR
• DNV
• ABS
• BV

Phê duyệt áp suất

• PED
• CRN

Chứng nhận vật liệu

• Vật liệu 3.1

Phê duyệt vệ sinh

• EHEDG
• 3-A
• Lớp lót và gioăng đáp ứng tiêu chuẩn:
  • FDA
  • cGMP
