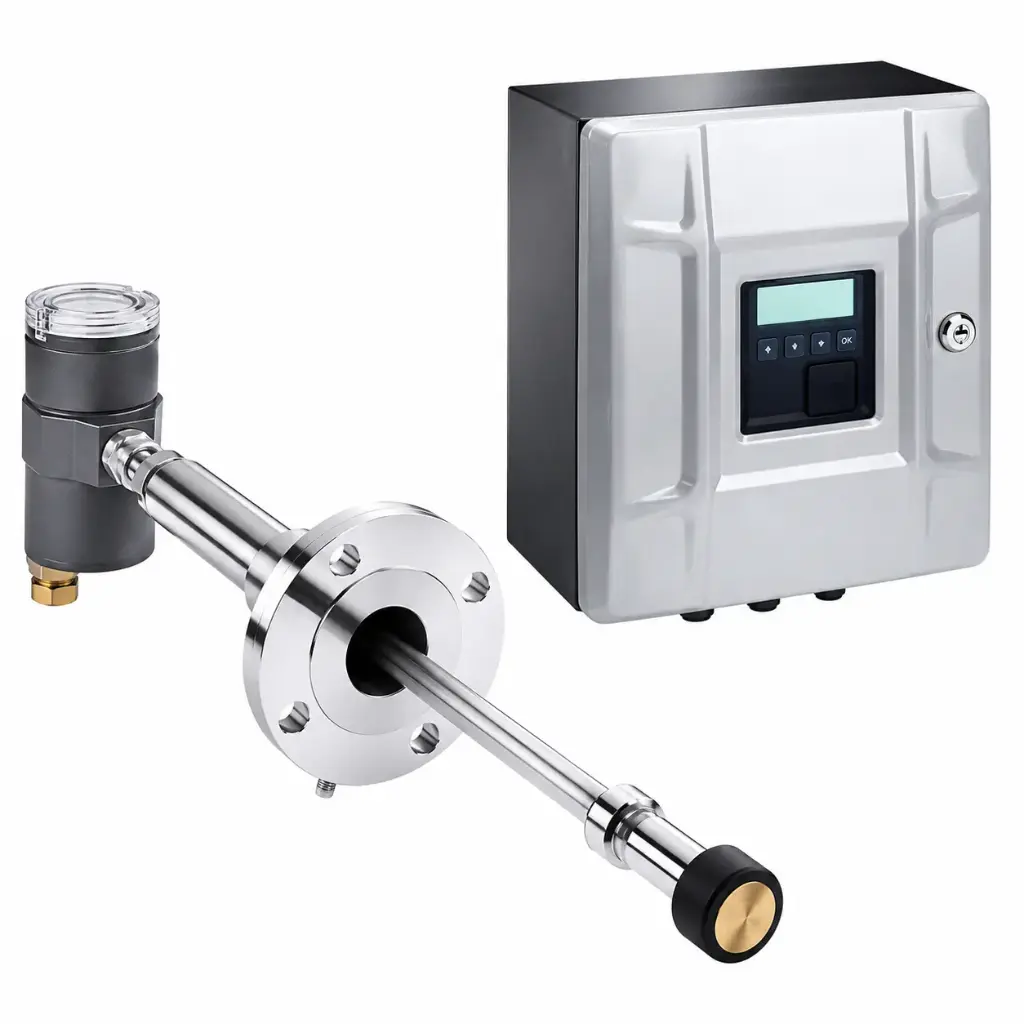

Nguyên lý đo lường

Đo thời gian truyền siêu âm chênh lệch

Các biến đo được

• Lưu lượng khối lượng
• Lưu lượng thể tích ở điều kiện tiêu chuẩn (s.c.)
• Lưu lượng thể tích ở điều kiện thực tế (a.c.)
• Khối lượng phân tử
• Thể tích và khối lượng khí
• Vận tốc khí
• Tốc độ âm thanh

Dải đo

0,03 m/s ... 120 m/s

(0,1 ft/s ... 394 ft/s)

Sai số đo tối đa

Lưu lượng thể tích (điều kiện thực tế - a.c.)

• 1% ... 5%
  • Liên quan đến giá trị đo bằng công nghệ siêu âm
  • Trong phạm vi ≥0,3 m/s (≥1 ft/s) đến giá trị cuối của dải đo
• 0,5% ... 1,5%
  • Khi sử dụng đoạn ống chuẩn (spool piece) và hiệu chuẩn lưu lượng
  • Liên quan đến giá trị đo bằng công nghệ siêu âm
  • Trong phạm vi ≥1,0 m/s (≥3,3 ft/s) đến giá trị cuối của dải hiệu chuẩn

Lưu lượng khối lượng (điều kiện thực tế - a.c.)

• 2% ... 5,5%
  • Liên quan đến giá trị đo bằng công nghệ siêu âm
  • Trong phạm vi ≥0,3 m/s (≥1 ft/s) đến giá trị cuối của dải đo
• 1,5% ... 2%
  • Khi sử dụng đoạn ống chuẩn (spool piece) và hiệu chuẩn lưu lượng
  • Liên quan đến giá trị đo bằng công nghệ siêu âm
  • Trong phạm vi ≥1 m/s (≥3,3 ft/s) đến giá trị cuối của dải hiệu chuẩn

Dải nhiệt độ môi chất

-196°C ... +280°C

(-320°F ... +536°F)

Dải áp suất vận hành

Mặt bích thiết bị CL150

• ATEX/IECEx: 20 bar(g)
• CSA: 16 bar(g)

Mặt bích thiết bị PN25 (tùy chọn)

• ATEX/IECEx: 20 bar(g)
• CSA: 16 bar(g)

Mặt bích thiết bị CL300 (tùy chọn)

• ATEX/IECEx: 20 bar(g)
• CSA: 16 bar(g)

(*) Phụ thuộc vào nhiệt độ.

Kích thước đường ống danh nghĩa

• Đo 1 đường truyền (1-path):
  4" ... 86"
• Đo 2 đường truyền (2-path):
  12" ... 86"
• Các kích thước khác theo yêu cầu

Tiêu chuẩn đáp ứng

• ATEX: 2014/34/EU
• EMC: 2014/30/EU
• RoHS: 2011/65/EU
• PED: 2014/68/EU

Phê duyệt khu vực nguy hiểm

Bộ giao diện (Interface Unit)

IECEx

• Zone 1: Ex db eb ia IIC T4 Gb
• Zone 1: Ex db ia IIC T4 Gb
• Zone 2: Ex ec ia IIC T4 Gc

ATEX

• Zone 1: II 2G Ex db eb ia IIC T4 Gb
• Zone 1: II 2G Ex db ia IIC T4 Gb
• Zone 2: II 3G Ex ec ia IIC T4 Gc

NEC/CEC (Mỹ/Canada)

• Class I, Zone 1, AEx d ia IIC T4 Gb
• Class I, Division 1, Groups B, C, D, T4
• Class I, Zone 2, AEx ec ia IIC T4 Gc
• Class I, Division 2, Group A, B, C và D, T4

Cảm biến

F1F-S/P/R

IECEx

• Zone 1: Ex db [ia Ga] IIC T6...T4 Ga/Gb

ATEX

• Zone 1: II 1/2 G Ex db [ia Ga] IIC T6...T4 Ga/Gb

NEC/CEC (Mỹ/Canada)

• Class I, Division 1, Groups B, C, D, T6…T4
• Class I, Zone 0/1, AEx db [ia Ga] IIB+H2 T6…T4 Ga/Gb

F1F-M

IECEx

• Zone 1: Ex db [ia Ga] IIB T4 Ga/Gb

ATEX

• Zone 1: II 1/2 G Ex db [ia Ga] IIB T4 Ga/Gb

NEC/CEC (Mỹ/Canada)

• Class I, Division 1, Groups C, D, T4
• Class I, Zone 0/1, AEx db [ia Ga] IIB T4 Ga/Gb

F1F-H

IECEx

• Zone 1: Ex db IIC T6...T4 Gb

ATEX

• Zone 1: II 2 G Ex db IIC T6...T4 Gb

NEC/CEC (Mỹ/Canada)

• Class I, Division 1, Groups B, C, D, T6…T4
• Class I, Zone 1, AEx db IIB+H2 T6…T4 Gb

Ngõ ra

Có thể hỗ trợ tối đa 6 ngõ ra khi sử dụng mô-đun I/O (tùy chọn).

16 bit:

• 4 ... 20 mA
• 7 V DC ... 30 V DC
• Theo tiêu chuẩn NAMUR NE43
• Thụ động, cách ly điện
• Bảo vệ chống đảo cực

Ngõ ra kỹ thuật số

Ngõ ra chuyển mạch (Switching output)

• Tối đa 6 ngõ ra khi sử dụng mô-đun I/O (tùy chọn)
• Cách ly điện
• Dòng tối đa: 70 mA
• Tần số chuyển mạch tối đa: 50 Hz
• Điện áp đầu vào tối đa: 30 V DC
• Điện áp bão hòa tối đa tại đầu ra: 0,5 V DC
• Có thể chuyển đổi giữa NAMUR/Open Collector
• Bảo vệ chống đảo cực

Ngõ ra số / Ngõ ra tần số

• Tối đa 12 ngõ ra số khi sử dụng mô-đun I/O (tùy chọn)
• Cách ly điện
• Dòng tối đa: 50 mA
• Tần số chuyển mạch tối đa: 10 kHz
• Điện áp đầu vào tối đa: 30 V DC
• Điện áp bão hòa tối đa tại đầu ra: 1,8 V DC
• Có thể chuyển đổi giữa NAMUR/Open Collector
• Bảo vệ chống đảo cực

Truyền thông kỹ thuật số

• HART
• MODBUS
• FOUNDATION FIELDBUS
